DS-DFL4040-풀컬러 클러스터4구 > LED제품 및 제작LED products and production

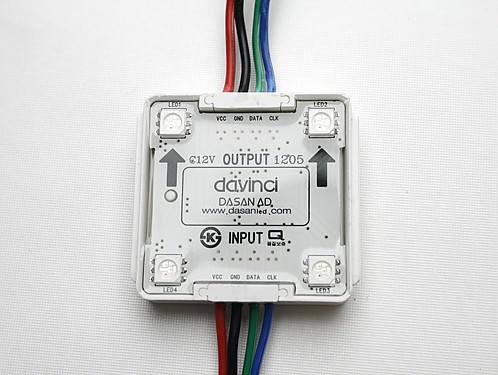

DS-DFL4040-풀컬러 클러스터4구

LED색상 R,G,B 혼합 파노라마 입력전압 DC 12V
동작전류 120mA 소비전력 1.44W
LED간격 Pitch 30mm 사이즈 42 x 45 x 7.7mm
모듈간 전선간격 120mm 방사각도 120'
재질 및 전선 CASE : ABS + Epoxy, Cable : AWG18, SPT-1 휘도 R:2,400mcd, G:5,600mcd, B:1,600mcd
광속 72 lm 색온도 -
파장 - 방수등급 IP68
사용온도 -20' ~+60' 저장온도 -30' ~+70'
채널높이 80mm이상 개당무게 30g
포장단위 박스당 200EA 개당전원 사용용량 (SMPS) = 모듈갯수 x 모듈소비전력 / 0.7
제작기간 상시재고 용도 실내외 간판 사인용
제품 담당자

제품정보

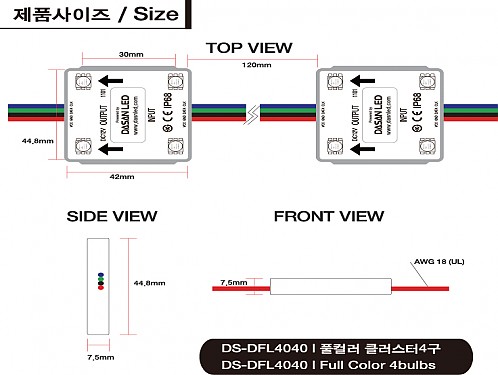

제품사이즈

​

​335845b7702009a83e7ecad9a3c57684_1459239





Red, Green, Blue 3원색을 조합한 3in1 chip형태의 LED Module을 사용하여 조합형 LED Module보다 맑고 자연스러운 색상을 연출할 수 있도록 제작

초고속의 구동과 10억컬러 이상의 뛰어난 색 표현력, 부드러운 컬러매칭 기술등의 뛰어난 성능을 갖추었으며 복잡한 제어부는 최신의 ㅣ술로 집적화되어

제조 공정의 간소화로 가격대비 성능이 뛰어나며, 또한 여러가지 분야에 적용이 용이하도록 다양한 형태로 개발​







제품특징



LED Chip MAKER : KOREA LED정품사용

​

-​ 사이즈 : 42mm * 45mm * 7.5mm

- 소비전력 : DC 12V, 0.12A, 1.44W

- LED to LED간격 : 30mm

- 모듈간 와이어타입 : 120mm

- PC ABS 재질케이스로 높은강도 유지

- 에폭시몰딩 방수처리로 100%완전방수 (IP68)

- LED모듈의 PCB회로로 방열문제 해결

- 색온도 간판용 :

- 수명보장 50,000시간

- One Rank LED CHIP 관리로 최적의 색온도유지

- RS485통신방식(Flash 그라데이션, 동영상표현)​

​​



사용용도



- 다목적으로 사용되는 LED

- 실내외 광고용(간판, 사인) 조명

- 인테리어 디자인 조명

- 교통신호등

- 건물 내 유도등

- 비상등

- 의장 및 빌트인 조명

​

​사용시 주의사항

​

LED 제품을 설치 및 사용할 경우의 부주의 및 손실을 사전에 감안하기 위하여 반드시 숙지하고 아래 주의 사항에 어긋나게 사용하면 파손 감전 발연 발화의 원인이 될 수 있습니다.



1. SMPS출력단자의 DC12V의 전원으로 사용해 주십시오.

2. 교류전압AC 전원에는 직접 연결하지 마십시오. 화재등 LED의 파손의 원인이 됩니다.

3. LED제품에 전원이 인가되어 작동중일때 연결하거나 절단하지 말아 주십시오. (쇼트발생의 원인이 됩니다)

4. 옥외에서 설치하실 경우 비가 내리거나 습도가 높은 날은 삼가해 주시고 수분에 직접적으로 노출되지 않게 해주십시오.

5. LED제품을 다음과 같은 환경에서 이용하시지 말아 주십시오.

- 고온(85도이상)이 되는 장소 지나치게 습도가 밀집되는 장소나 먼지가 많은 장소

- 부식성 가스가 발생하는 장소나 큰 자기장의 영향을 받는 장소

- 고압전류등이 발생하는 장소 및 정전기가 발생하는 장소

6. LED제품에 다음과 같은 행위를 하지 말아 주십시오.

- 제품의 분해나 설계를 개조한다.

- 전선등을 억지로 잡아 당기고 비튼다.

- LED 램프를 날카로운 도구로 찌른다.

- LED 램프 위에 본드나 실리콘을 바른다.

7. LED모듈의 경우 직렬연결 가능한 모듈 수량이 제한되어 있습니다. 되도록이면 50개씩(40~60개사이)병렬로 SMPS DC12V전원부 +,- 에서 규격에 맞는 전원케이블로 설치사용하시기 바랍니다.

(DC전원 메인케이블 설치시 DC 5A당1SQ기준으로 용량을 계산하여 설치하시기 바랍니다. 제한된 수량 이상 점등시 과부하가 발생되어 전원케이블의 발열 및 화재의 위험있습니다.)

8. SMPS의 출력단과 첫번째 모듈 사이에 사용되는 연장선의 설치경우

(DC전원 메인케이블 설치시 DC 5A당1SQ기준으로 용량을 계산하여 설치하시기 바랍니다. 전원케이블선 굵기가 너무 얇으면 일부분의 조도가 낮아질 수 있습니다.

(ex.12V/29A/350W의 설치를 할 경우 : LED3구모듈 300개가 설치되었다면 300(모듈갯수) x 0.06(모듈개당전류) / 5(1SQ의 허용치) = 3.6SQ(메인전원선 사용케이블 용량규격) ​
